靶式流量計是一種適用于測量高粘度、低雷諾數流體流量的流量測量儀表，例如用于測量重油、瀝青、含固體顆粒的漿液及腐蝕性介質的流量。靶式流量計由檢測（傳感）和轉換部分組成，檢測部分包括放在管道中心的圓形靶、杠桿、密封膜片和測量管。當流體流過靶時，靶受到主要由流體的動壓力和靶對流體的節流作用而形成的力的作用，其作用力大小與介質流速的平方成正比，阻流件接受的作用力，經剛性連接的傳遞件傳至傳感器，傳感器產生電信號輸出此電壓信號經計算機處理后，即可得到相應的瞬時流量和累積總量。

接線方法：

a、24V供電型

1.24V供電型流量可具備多種輸出方式，

a.電流輸出：4～20mA；電源：16-32VDC，二線制；

b.脈沖輸出：0～1000Hz；內阻1000Ω；電源：16-32VDC；10mA（帶背光20mA）；

c.RS485接口：電源：16-32VDC；10mA（帶背光20mA）；

d.電流輸出+HART：4～20mA；電源：16-32VDC，二線制；

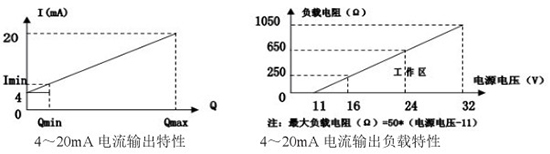

2.電流輸出特性（圖4）

以上圖中Imin為流量計*小顯示流量所對應的電流輸出值，其輸出值的大小為：

同理：可計算出滿量程輸出范圍內任-輸出電流及對應流量值。

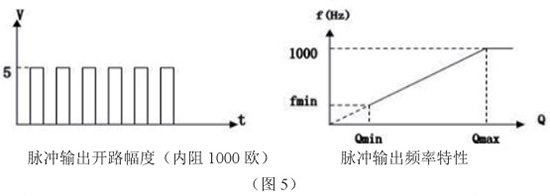

3.0～1000HZ脈沖輸出特性（圖5）

4.儀表接線

a.流量計信號輸出線電氣連接口規格為：M20×1.5

b.4～20mA電流輸出為二線制（圖6）

c.脈沖輸出為三線制（圖7）

b、3.6V電池供電型

3.6V電池供電型的流量計，無法顯示電池的容量，當電池電壓越來越低時，顯示會慢慢變模糊，應**更換電池。更換電池應為相同技術參數的電池，我公司電池可使用兩年。（可向我廠咨詢或購買）

為提高電池的使用時間，可通過修改濾波系數LP參數，該值設置越大，則代表可以使用更長時間，但流量計采集速度將會變慢。
