濃水流量計結構組成
發布時間：2021-08-03 01:37:14??點擊次數：2030次

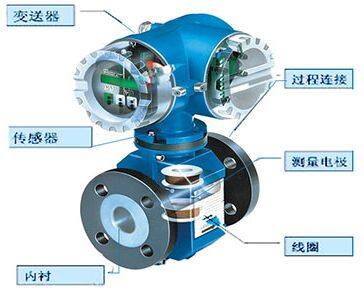

濃水流量計傳感器和信號處理兩部分。與其它儀器一樣，濃水流量計也可以單獨或整體安裝。濃水流量計傳感器和信號處理兩部分。濃水流量計主要包括測量管組件，勵磁系統，電機，抗干擾調節系統等。以下小編為您解析一下濃水流量計由哪些部件構成。
一、測量管裝置。為使磁力線順利通過測量管進入被測導電流體，在被測流體中，由于磁力線的畸變和磁感應強度 B的方向發生變化，測量管必須采用非導磁材料進行加工。其次，為了減少電磁渦流，測量管一般采用高阻材料。
二是勵磁系統。激勵系統由激勵線圈、高磁導率鐵心和磁扼組成。按測量管徑的大小可分為以下幾種結構。
變頻器結構該結構主要是通過測量管的磁通量較大，電*間產生感應電動勢大，測量精度高。當測量管徑較大時，通過的漏磁和磁通量增大，干擾信號也隨之增大，傳感器的穩定性降低，因此本結構只適用于小口徑測量管。
繞組結構的分布。該結構一般用于電磁傳感器上的測量，管直徑大于100 mm，勵磁繞組分層繞成馬鞍形，密度小，密度大的繞組靠近電*，密度小的繞組放置在其他位置，以保持磁場均勻。
以上就是濃水流量計的組成細節解析，為了滿足流量計的運行穩定性和可靠性，電磁傳感器應能提供足夠大的和流量成正比的感應電動勢，并應將干擾信號降到*低，滿足信噪比要求。
